RALC CTS CONNI CORTE DESBARBADO RALC LYBRA 450 + RALC SDB 100 – 5000

LÍNEA COMPLETA DE CARGA, CORTE, DESBARBADO Y DESCARGA, fabricada por RALC CTS CONNI

OPCIONAL: SISTEMA AUTOMÁTICO DE EMPAQUETADO ROBÓTICO en fardos cuadrados/hexagonales, con carro de salida y zonas de seguridad

Modelo RALC LYBRA 450 + RALC SDB 100 – 5000

• Rango de corte: 40-140 mm
• Cargador de paquetes: 6.000 mm - 12.300 mm x 5 Tn
• Descarga: Hasta 5.000 mm
• Opcional: Sistema de embalaje robótico automático

ESPECIFICACIONES DEL PAQUETE:

Peso en el cargador: 5000 Kg

Diámetro máx.: 600 mm

Longitud mínima – máxima del tubo en la entrada: 6000 – 12300 mm

Curvatura máxima de los tubos en la entrada: 1,5 mm/m

CORTE

Diámetros posibles con cargador:

• Redondos: 40 – 140 mm
• Cuadrados: 40x40 – 135x135 mm
• Rectángulos: 50x25 – 200x80 mm

Peso máximo del tubo: 200 kg

Velocidad de alimentación: 10 - 60 m/min

Diámetro del disco de corte: 350-400-450 mm

Sujeción de discos según DIN 8576: 50/4/14/80 mm, 40/4/12/64 mm

Longitud máxima del tubo a la salida: 5.000 mm

DESBARBADO

Unidad de desbarbado

Dimensiones:

• Diámetro redondos: 20 – 102 mm Dimensiones cuadrados: 30x30 – 70x70 mm
• Dimensiones rectángulos: 40x20 – 80x50 mm

Longitud: 500 – 5.000 mm

Material: acero inoxidable 37 según DIN17100

Curvatura máxima de los tubos al desbarbado: 2 mm/m

Diámetro del cepillo: 300 mm

Ancho del cepillo: 600 mm

Diámetro del alambre de acero: 0,35 mm

Potencia: 3x400/50 V/Hz

CORTE EN ÁNGULO

Con carga manual también es posible realizar CORTES EN ÁNGULO.

Capacidad de corte (sin cargador)

Tubo redondo:

• A 90º: 100 – 125 – 145 mm
• A 45º: 90 – 115 – 135 mm
• A 30º: 80 – 95 – 110 mm

Cuadrado:

• A 90º: 90 – 110 – 130 mm
• A 45º: 80 – 100 – 110 mm
• A 30º: 70 – 80 – 90 mm

Rectángulos:

• A 90º: 140x70 – 160x90 – 180x110 mm
• A 45º: 110x60 – 130x70 – 150x70 mm
• A 30º: 80x40 – 100x50 – 110x60 mm

ALCANCE DEL SUMINISTRO

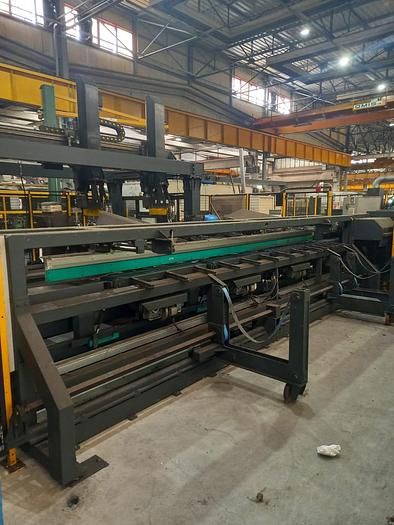

1. Cargador Mod. CM5FT12 para paquetes de 5.000 kg de 5.000 a 12.300 mm de longitud

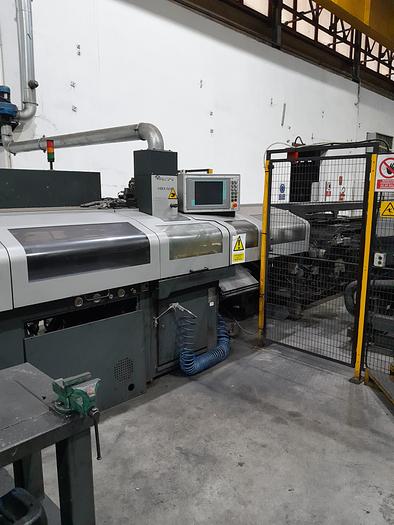

2. Unidad de corte Mod. LYBRA C450 con:

• Microlubricación
• Soplado de aire

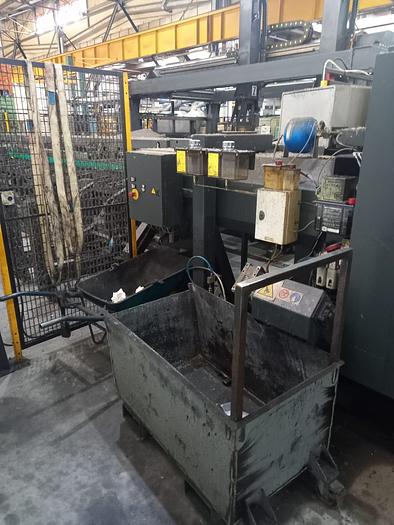

• Transportador de chips
• Carro basculante
• Pinza de descarga

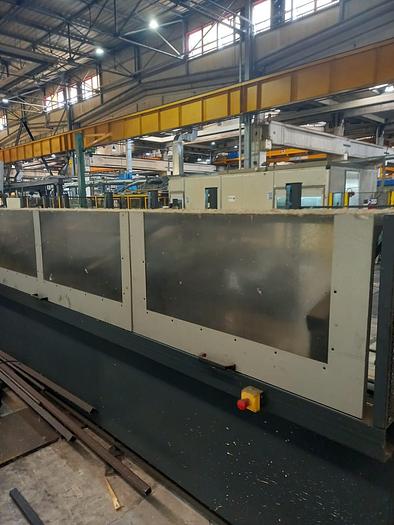

3. Unidad de desbarbado Mod. SDB100 5000

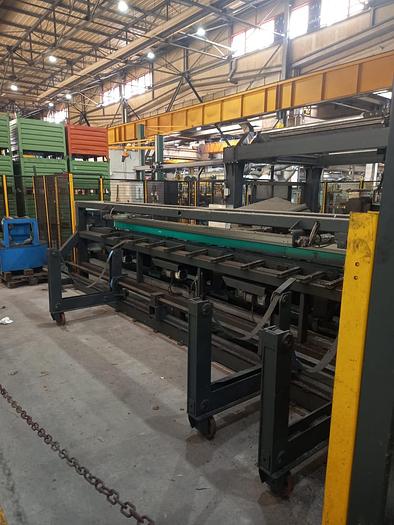

4. Salida de cuna de recogida con eslingas infinitas

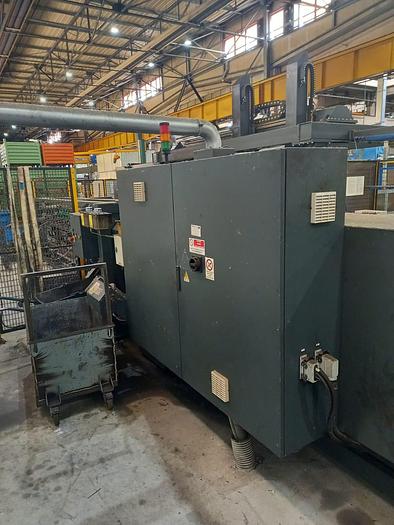

5. Electricidad e hidráulica completas.

6. Documentación existente *

7. Repuestos existentes *

*A comprobar antes de realizar el pedido.

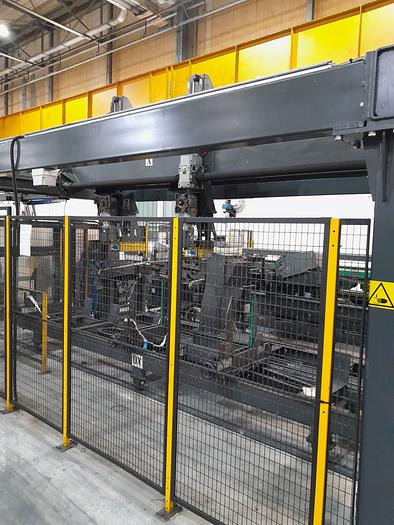

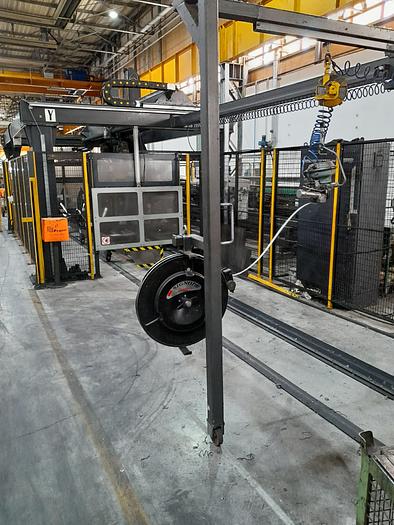

OPCIÓN: Portal automático de recogida frontal con robot, capaz de envasar tubos redondos, cuadrados o rectangulares en

haces hexagonales o cuadrados
